A Құйма болат қақпа клапаныөнеркәсіптік құбыр жүйелерінде ең көп қолданылатын оқшаулау клапандарының бірі болып табылады. Төзімділігімен, қысымға төзімділігімен және тамаша тығыздау қабілетімен танымал, ол әдетте мұнай мен газда, электр энергиясын өндіруде, мұнай-химиялық өңдеуде, суды өңдеуде және өңдеу өнеркәсібінде қолданылады. Бұл нұсқаулық құйылған болат қақпа клапандарының қалай жұмыс істейтінін, олардың артықшылықтарын, негізгі құрамдас бөліктерін, материалды таңдау критерийлерін, орнату талаптарын, техникалық қызмет көрсету тәжірибесін, жалпы мәселелер мен сатып алу мәселелерін түсіндіреді. Сіз инженер, сатып алу менеджері, зауыт операторы немесе техникалық қызмет көрсету техникі болсаңыз да, бұл мақала сізге негізделген шешімдер қабылдауға және жүйенің сенімділігін арттыруға көмектеседі.

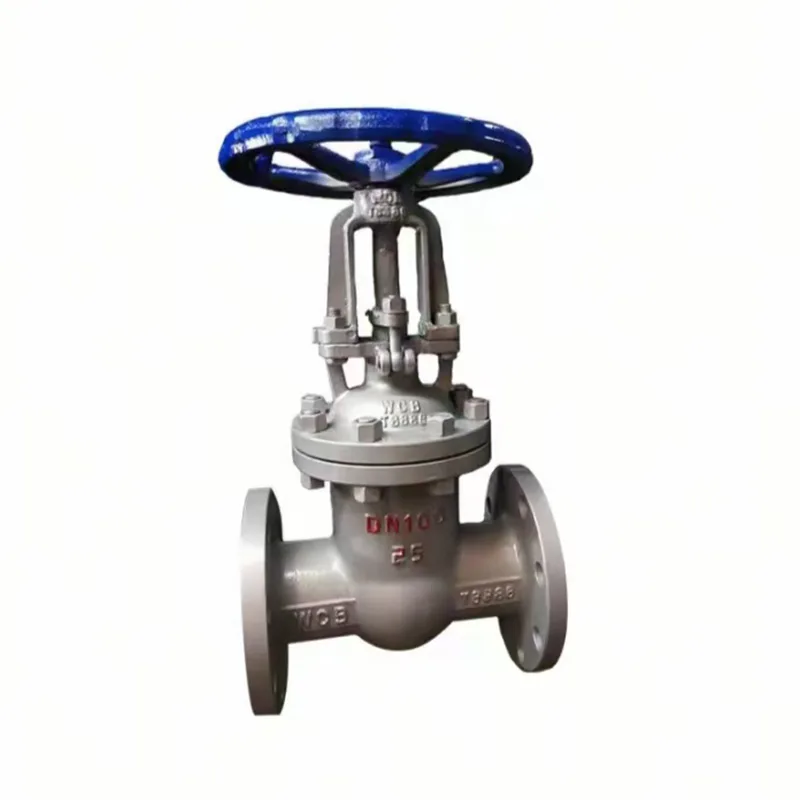

Құйма болаттан жасалған қақпа клапаны - бұл негізінен сұйықтық ағынын бастауға немесе тоқтатуға арналған сызықты қозғалысты клапан. Дроссельдік клапандардан айырмашылығы, қақпа клапандары клапан корпусындағы қақпа тәрізді дискіні көтеру немесе түсіру арқылы жұмыс істейді. Толық ашылған кезде, қақпа ағын жолынан толығымен жойылады, нәтижесінде қысымның аз жоғалуы.
Клапанның корпусы көміртекті болаттан, легирленген болаттан немесе тот баспайтын болаттан жасалған материалдарды қолдану арқылы құю процестері арқылы жасалады. Бұл конструкция ерекше беріктік береді және клапанның жоғары қысымды және жоғары температуралық жұмыс жағдайларына төтеп беруге мүмкіндік береді.
Өнеркәсіп орындары көбінесе құйылған болаттан жасалған қақпа клапандарын жақсы көреді, өйткені олар механикалық беріктік, сенімді өшіру өнімділігі және талап етілетін ортада ұзақ қызмет ету мерзімін біріктіреді.
Жұмыс принципі қарапайым, бірақ өте тиімді.
Қақпа ашық болған кезде ағын жолынан толығымен қозғалатындықтан, турбуленттілік азаяды және қысымның төмендеуі өте төмен болып қалады.
Қақпа клапандары тіпті маңызды өндірістік процестерде ағып кетудің алдын алуға көмектесетін тығыз өшіру мүмкіндіктерін қамтамасыз етеді.
Кедергісіз ағын жолы құбыр жүйелеріндегі энергия шығындарын айтарлықтай азайтады.
Құйма болат конструкциясы өнеркәсіптік нысандарда жиі кездесетін қиын қысым жағдайында жұмыс істеуге мүмкіндік береді.
Дұрыс ұсталған құйма болаттан жасалған қақпа клапандары ондаған жылдар бойы жұмыс істей алады.
Бұл клапандар төмен температурада да, жоғары температурада да сенімді жұмыс істейді.
Олар процесті автоматтандырылған басқару үшін пневматикалық, электрлік немесе гидравликалық жетектермен біріктірілуі мүмкін.
| Құрамдас | Функция |
|---|---|
| Клапан корпусы | Құрамында қысым мен сұйықтық ағыны бар |
| Gate дискі | Ағынды блоктайды немесе рұқсат етеді |
| дің | Жетектен қозғалысты тасымалдайды |
| Капот | Ішкі компоненттерді қорғайды |
| Орындық сақиналар | Тығыздағыш беттерді қамтамасыз етіңіз |
| Қаптама | Сабақтардың ағып кетуіне жол бермейді |
| Руль дөңгелегі/жетегі | Клапан қозғалысын басқарады |
Материалды таңдау қысымға, температураға, сұйықтық құрамына және коррозия әсеріне байланысты.
| Материал | Типтік қолданба | Артықшылық |
|---|---|---|
| WCB көміртекті болат | Жалпы өндірістік қызмет | үнемді |
| WC6 легирленген болат | Жоғары температуралық жүйелер | Ыстыққа төзімділік |
| CF8 баспайтын болат | Коррозиялық сұйықтықтар | Коррозияға төзімділік |
| CF8M баспайтын болат | Химиялық өңдеу | Жоғары химиялық төзімділік |
Жалпы өндіріс стандарттарына API, ASME, ANSI, BS, DIN және ISO спецификациялары кіреді.
Құйылған болаттан жасалған қақпа клапандары барлық дерлік негізгі өнеркәсіп секторларында кездеседі.
Олардың сенімді оқшаулауды қамтамасыз ету қабілеті оларды технологиялық қауіпсіздік пен жұмыс үздіксіздігі маңызды болған жерде таптырмас етеді.
Сәйкес клапанды таңдау бірнеше техникалық параметрлерді бағалауды талап етеді.
| Таңдау факторы | Неліктен маңызды |
|---|---|
| Сұйықтық түрі | Материалдық үйлесімділікті анықтайды |
| Жұмыс қысымы | Қысым класын анықтайды |
| Температура | Материалды таңдауға әсер етеді |
| Клапан өлшемі | Ағынның өткізу қабілетіне әсер етеді |
| Қосылымды аяқтау | Құбырдың үйлесімділігін қамтамасыз етеді |
| Автоматтандыруға қойылатын талаптар | Жетек түрін анықтайды |
Бұл факторларды елемеу клапанның мерзімінен бұрын істен шығуына, ағып кетуіне, техникалық қызмет көрсету мәселелеріне және қымбат тұратын тоқтап қалуға әкелуі мүмкін.
| Ерекшелік | Қақпа клапаны | Глобус клапаны | Шар клапаны |
|---|---|---|---|
| Өшіру мүмкіндігі | Өте жақсы | Өте жақсы | Өте жақсы |
| Ағынға қарсылық | Өте төмен | Жоғары | Төмен |
| Тығыздау қызметі | Ұсынылмайды | Өте жақсы | Шектеулі |
| Үлкен диаметрлі жүйелер | Өте жақсы | Орташа | Жақсы |
Дұрыс орнату клапанның қызмет ету мерзімі мен өнімділігіне тікелей әсер етеді.
Тұрақты техникалық қызмет көрсету ұзақ мерзімді сенімділікті қамтамасыз етуге көмектеседі.
| Мәселе | Ықтимал себебі | Шешім |
|---|---|---|
| Орынның ағуы | Тозған тығыздағыш беттер | Орындарды жөндеңіз немесе ауыстырыңыз |
| Діңнің ағуы | Қаптаманың нашарлауы | Қаптаманы ауыстырыңыз |
| Күрделі операция | Коррозия немесе қоқыс | Тазалаңыз және майлаңыз |
| Дене коррозиясы | Агрессивті орта | Материалды жаңарту |
Өнеркәсіптік клапан технологиясы автоматтандыру және цифрландыру бастамаларымен қатар дамуын жалғастыруда.
Болашақ құйылған болат қақпа клапандары механикалық сенімділікті нақты уақыттағы жағдайды бақылаумен біріктіреді, пайдалану тиімділігін арттырады және техникалық қызмет көрсету шығындарын азайтады.
1-сұрақ: Құйылған болаттан жасалған қақпа клапанының негізгі мақсаты қандай?
A: Оның негізгі мақсаты қысымды аз жоғалту арқылы сенімді қосу-өшіру ағынын оқшаулауды қамтамасыз ету.
2-сұрақ: Дроссель үшін құйылған болаттан жасалған қақпа клапанын қолдануға бола ма?
A: Жоқ. Қақпа клапандары әдетте толық ашық немесе толық жабық күйге арналған.
3-сұрақ: Қандай салаларда құйма болат қақпақ клапандары жиі қолданылады?
A: Мұнай және газ, мұнай-химия, электр энергиясын өндіру, суды тазарту, химиялық өңдеу және өңдеу өнеркәсібі.
4-сұрақ: Құйылған болаттан жасалған қақпа клапаны әдетте қанша уақытқа созылады?
A: Дұрыс техникалық қызмет көрсету кезінде көптеген клапандар 20 жыл немесе одан да көп жұмыс істейді.
5-сұрақ: Құйма болат пен соғылған болат қақпа клапандарының айырмашылығы неде?
A: Шойын болат клапандар әдетте үлкенірек өлшемдер үшін таңдалады, ал соғылған болат клапандар көбінесе кішірек өлшемдер мен өте жоғары қысымды қолдану үшін таңдалады.
6-сұрақ: Тексерулерді қаншалықты жиі жүргізу керек?
Ж: Көрнекі тексерулер жүйелі түрде жүргізілуі керек, ал кешенді техникалық қызмет көрсету кестелері қызмет көрсету шарттарына байланысты.
Құйма болаттан жасалған қақпа клапаны өнеркәсіптік оқшаулау қолданбалары үшін ең сенімді шешімдердің бірі болып қала береді. Оның берік конструкциясы, тамаша герметикалық өнімділігі, төмен ағынға төзімділігі және қатал жұмыс жағдайларына бейімделуі оны көптеген салаларда таңдаулы таңдау жасайды. Клапанның дизайнын, материал опцияларын, орнату талаптарын және техникалық қызмет көрсету процедураларын түсіну ұйымдарға жұмыс тиімділігін арттыруға көмектеседі, сонымен бірге тоқтап қалу және иелену шығындарын азайтады.
Өнеркәсіптік жүйелер күрделене түскен сайын сенімді өндірушіні таңдау клапанның дұрыс сипаттамасын таңдау сияқты маңызды болады.
Hebei Gongchuang Fluid Equipment Co., Ltd.талап ететін қолданбаларға арналған сенімді өнеркәсіптік клапан шешімдеріне маманданған. Сізге стандартты өнімдер немесе теңшелген клапан конфигурациялары қажет пе, біздің тәжірибелі команда жүйенің қауіпсіздігін, тиімділігін және ұзақ мерзімді өнімділігін жақсартуға көмектесуге дайын. Бізбен хабарласыңыБүгін сараптамалық техникалық қолдау және бәсекеге қабілетті шешімдер үшін.
